不銹鋼無縫管的種類：
按軋制方法分熱軋、熱擠壓和冷拔(軋)不銹鋼管。
按不銹鋼金相組織不同分半鐵素體半馬氏體系不銹鋼無縫管、馬氏體不銹鋼無縫管、奧氏體系不銹鋼無縫管、奧氏體-鐵素鐵系不銹鋼無縫管等。
規(guī)格及外觀質(zhì)量
A、按GB14975-2002《不銹鋼無縫鋼管》規(guī)定，鋼管通常長度(不定尺)熱軋鋼管1.5～10m，熱擠壓鋼管等于和大于1m。冷拔(軋)鋼管壁厚0.5～1.0mm者，1.0～7m；壁厚大于1.0mm者，1.5～8m。
B、熱軋(熱擠壓)鋼管的直徑54～480mm共45種；壁厚4.5～45mm共36種。冷拔(軋)鋼管的直徑6～200mm共65種；壁厚0.5～21mm共39種。
C、鋼管內(nèi)外表面不得有裂縫、折疊、龜裂、裂紋、軋折、離層和結(jié)疤缺陷存在，這些缺陷應(yīng)完全清除掉(供機(jī)械加工用管除外)，清除后不得使壁厚和外徑超過負(fù)偏差。凡不超過允許負(fù)偏差的其他輕微表面缺陷可不清除。
D、直道允許深度。熱軋、熱擠壓鋼管、直徑小于和等于140mm的不大于公稱壁厚的5%，最大深度不大于0.5mm；冷拔(軋)鋼管不大于公稱壁厚的4%，最大深度不大于0.3mm。
E、鋼管兩端應(yīng)切成直角，并清除毛刺。
不銹鋼無縫管的制造工藝
1.熱軋（擠壓無縫鋼管）：圓管坯→加熱→穿孔→三輥斜軋、連軋或擠壓→脫管→定徑（或減徑）→冷卻→矯直→水壓試驗（或探傷）→標(biāo)記→入庫
軋制無縫管的原料是圓管坯，圓管胚要經(jīng)過切割機(jī)的切割加工成長度約為1米的坯料，并經(jīng)傳送帶送到熔爐內(nèi)加熱。鋼坯被送入熔爐內(nèi)加熱，溫度大約為1200攝氏度。燃料為氫氣或乙炔。爐內(nèi)溫度控制是關(guān)鍵性的問題.圓管坯出爐后要經(jīng)過壓力穿孔機(jī)進(jìn)行穿空。一般較常見的穿孔機(jī)是錐形輥穿孔機(jī)，這種穿孔機(jī)生產(chǎn)效率高，產(chǎn)品質(zhì)量好，穿孔擴(kuò)徑量大，可穿多種鋼種。穿孔后，圓管坯就先后被三輥斜軋、連軋或擠壓。擠壓后要脫管定徑。定徑機(jī)通過錐形鉆頭高速旋轉(zhuǎn)入鋼胚打孔，形成鋼管。鋼管內(nèi)徑由定徑機(jī)鉆頭的外徑長度來確定。鋼管經(jīng)定徑后，進(jìn)入冷卻塔中，通過噴水冷卻，鋼管經(jīng)冷卻后，就要被矯直。鋼管經(jīng)矯直后由傳送帶送至金屬探傷機(jī)（或水壓實驗）進(jìn)行內(nèi)部探傷。若鋼管內(nèi)部有裂紋，氣泡等問題，將被探測出。鋼管質(zhì)檢后還要通過嚴(yán)格的手工挑選。鋼管質(zhì)檢后，用油漆噴上編號、規(guī)格、生產(chǎn)批號等。并由吊車吊入倉庫中。
2.冷拔（軋）無縫鋼管：圓管坯→加熱→穿孔→打頭→退火→酸洗→涂油（鍍銅）→多道次冷拔（冷軋）→坯管→熱處理→矯直→水壓試驗（探傷）→標(biāo)記→入庫。
冷拔（軋）無縫鋼管的軋制方法較熱軋（擠壓無縫鋼管）復(fù)雜。它們的生產(chǎn)工藝流程前三步基本相同。不同之處從第四個步驟開始，圓管坯經(jīng)打空后，要打頭，退火。退火后要用專門的酸性液體進(jìn)行酸洗。酸洗后，涂油。然后緊接著是經(jīng)過多道次冷拔（冷軋）再坯管，專門的熱處理。熱處理后，就要被矯直。
生產(chǎn)制造
生產(chǎn)制造方法
按生產(chǎn)方法不同可分為熱軋管、冷軋管、冷拔管、擠壓管等。
1.1、熱軋不銹鋼無縫管一般在自動軋管機(jī)組上生產(chǎn)。實心管坯經(jīng)檢查并清除表面缺陷，截成所需長度，在管坯穿孔端端面上定心，然后送往加熱爐加熱，在穿孔機(jī)上穿孔。在穿孔同時不斷旋轉(zhuǎn)和前進(jìn)，在軋輥和頂頭的作用下，管坯內(nèi)部逐漸形成空腔，稱毛管。再送至自動軋管機(jī)上繼續(xù)軋制。最后經(jīng)均整機(jī)均整壁厚，經(jīng)定徑機(jī)定徑，達(dá)到規(guī)格要求。利用連續(xù)式軋管機(jī)組生產(chǎn)熱軋無縫鋼管是較先進(jìn)的方法。
1.2、若欲獲得尺寸更小和質(zhì)量更好的無縫管，必須采用冷軋、冷拔或者兩者聯(lián)合的方法。冷軋通常在二輥式軋機(jī)上進(jìn)行，鋼管在變斷面圓孔槽和不動的錐形頂頭所組成的環(huán)形孔型中軋制。冷拔通常在0.5～100T的單鏈?zhǔn)交螂p鏈?zhǔn)嚼浒螜C(jī)上進(jìn)行。
1.3、擠壓法即將加熱好的管坯放在密閉的擠壓圓筒內(nèi)，穿孔棒與擠壓桿一起運動，使擠壓件從較小的模孔中擠出。此法可生產(chǎn)直徑較小的鋼管。
此類鋼管可以分為不銹鋼無縫鋼管和不銹鋼焊接鋼管（有縫管）兩大類，按照制造工藝的不同可以
為：熱軋、擠壓、冷拔和冷軋這幾種基本類型，按斷面形狀又可分為圓管和異形管，廣泛應(yīng)用的是圓形鋼管，但也有一些方形、矩形、半圓形、六角形、等邊三角形、八角形等異形不銹鋼鋼管。
對于承受流體壓力的鋼管都要進(jìn)行液壓試驗來檢驗其耐壓能力和質(zhì)量，在規(guī)定的壓力下不發(fā)生泄漏、浸濕或膨脹為合格，有些鋼管還要根據(jù)標(biāo)準(zhǔn)或需方要求進(jìn)行卷邊試驗、擴(kuò)口試驗、壓扁試驗。
無縫不銹鋼管也稱不銹鋼無縫管，是用鋼錠或?qū)嵭墓芘鹘?jīng)穿孔制成毛管，然后經(jīng)熱軋、冷軋或冷撥制成。無縫鋼管的規(guī)格用外徑*壁厚毫米數(shù)表示
應(yīng)用領(lǐng)域
隨著我國改革開放政策的實施，國民經(jīng)濟(jì)獲得快速增長，城鎮(zhèn)住宅、公共建筑和旅游設(shè)施大量興建，對熱水供應(yīng)和生活用水供給提出了新的要求。特別是水質(zhì)問題，人們越來越重視，要求也不斷提高。鍍鋅鋼管這一常用管材因其易腐蝕性，在國家相關(guān)政策的影響下，將逐漸退出歷史舞臺，塑料管、復(fù)合管及銅管成了管道系統(tǒng)的常用管材。但在許多情況下，不銹鋼管更有優(yōu)越性，特別是壁厚僅為0.6～1.2mm的薄壁不銹鋼管在優(yōu)質(zhì)飲用水系統(tǒng)、熱水系統(tǒng)及將安全、衛(wèi)生放在首位的給水系統(tǒng)，具有安全可靠、衛(wèi)生環(huán)保、經(jīng)濟(jì)適用等特點。已被國內(nèi)外工程實踐證明是給水系統(tǒng)綜合性能最好的、新型、節(jié)能和環(huán)保型的管材之一，也是一種很有競爭力的給水管材，必將對改善水質(zhì)、提高人們生活水平發(fā)揮無可比擬的作用。
在建筑給水管系中，由于鍍鋅鋼管已經(jīng)結(jié)束了百年輝煌的歷史，各種新型塑料管及復(fù)合管得到迅速發(fā)展，但各種管材還不同程度地存在著一些不足，遠(yuǎn)不能完全適應(yīng)供水管系的需要和國家對飲用水及有關(guān)水品質(zhì)的要求。因此，有關(guān)專家預(yù)言：建筑給水管材最終將恢復(fù)到金屬管的時代。根據(jù)國外的應(yīng)用經(jīng)驗，在金屬管中認(rèn)定薄壁不銹鋼管為綜合性能最好的管材之一。
常見材質(zhì)
201(1Cr17Mn6Ni5N)
202(1Cr18Mn8Ni5N)
301(1Cr17Ni7)
302(1Cr18Ni)
304(0Cr18Ni9)、SS304、TP304
304L(00Cr19Ni10)、SS304L、TP304L
321(1Cr18Ni9Ti)、SS321、TP321
316(0Cr17Ni12Mo2)、SS316、TP316
316L(0Cr17Ni14Mo2)、SS316L、TP316L
310S(0Cr25N20)、SS310S、TP310S
執(zhí)行標(biāo)準(zhǔn)
GB2270-80 不銹鋼無縫鋼管
GB/T14976-94 流體輸送用不銹鋼無縫鋼管
GB/T14975-94 結(jié)構(gòu)用不銹鋼無縫鋼管
GB13296-91 鍋爐、熱交換器用不銹鋼無縫鋼管
(GJB2608-96)（YB676-73）航空用結(jié)構(gòu)鋼厚壁無縫鋼管
(GJB2296-95)（YB678-71）航空用不銹無縫鋼管
(YB/T679-97)（YB679-71）航空用18A空心鉚釘薄壁無縫鋼管
(GJB2609-96)（YB680-71）航空用結(jié)構(gòu)薄壁無縫鋼管
(YB/T681-97)（YB681-71）航空用導(dǎo)管20A薄壁無縫鋼管
GB3090-82 不銹鋼小直徑鋼管
GB5310-95 高壓鍋爐用無縫鋼管
GB3087-82 低中壓無縫鋼管
GB3089-92 不銹耐酸極薄壁無縫鋼管
GB9948-88 石油裂化無縫鋼管
ASTM A213 鍋爐、熱交換器用鐵素體和奧氏體合金鋼無縫鋼管
ASTM A269 一般用途奧氏體不銹鋼無縫鋼管和焊接鋼管
ASTM A312 奧氏體不銹鋼無縫鋼管焊接鋼管焊接鋼管
ASTM A450 碳素鋼,鐵素體和奧氏體合金鋼管的一般要求
ASTM A530 專門用途的鐵素鋼和合金鋼的一般要求
ASTM A789 一般要求碳素體奧氏體不銹鋼無縫鋼管和焊接鋼管
JIS G3456-88 機(jī)械結(jié)構(gòu)用不銹鋼管
JIS G3448-88 普通管道用不銹鋼管
JIS G3459-88 管道用不銹鋼管
JIS G3463-88 鍋爐、熱交換器用不銹鋼管
Q/HYAD化工用無縫長鋼管
計算公式
不銹鋼管重量計算公式
品種
鋼種
密度
計算公式
鋼管
0Cr18Ni9
00Cr19Ni10
7.93
米(Kg) =0.02491t(D-t)
SUS304
SUS304L
TP304
TP304L
0Cr17Ni2Mo2
00Cr17Ni14Mo2
7.98
米(Kg) =0.02507t(D-t)
SUS316
SUS316L
TP316
TP316L
不銹鋼管價格計算公式
（外徑-壁厚）*壁厚*0.02491*單價=每米價格
產(chǎn)品特性
1、化學(xué)分析:對材質(zhì)的化學(xué)成份進(jìn)行化學(xué)分析,化學(xué)成份符合標(biāo)準(zhǔn)規(guī)定。
2、氣壓.水壓試驗對耐壓用管逐支進(jìn)么水壓試驗,在規(guī)定壓力值不保持不小于5秒,不泄 露,常規(guī)供貨水壓壓力試驗為2.45MPa.氣壓壓力試驗為P=0.5MPAa。
3、腐蝕試驗:所供工業(yè)耐腐蝕鋼管均按標(biāo)準(zhǔn)規(guī)定或雙方協(xié)議的腐蝕方法進(jìn)行鋼管的耐 腐蝕性能檢驗,不得有晶間腐蝕傾向。
4、工藝性能檢驗:壓扁試驗.拉伸試驗.沖擊試驗.擴(kuò)口試驗.硬度試驗.金相試驗.彎曲試驗.無損探傷(包括渦流探傷.X光探傷和超聲波探傷)。
5、理論重量:
Cr-Ni奧氏體不銹鋼 W=0.02491S(D-S)
Cr-Ni-Mo奧氏體不銹鋼 (kg/m)S-壁厚(mm)
D-外徑(mm)
在核廢料處理過程中的應(yīng)用
作為再處理裝置用的不銹鋼無縫管，為了極力控制焊接影響部位的鉻碳化合物而降低碳含量，或者在310Nb鋼中限制了硅和磷的含量。此外，在304ULC鋼中，為了提高在硝酸中的耐腐蝕性，極力限制磷含量到0.015%以下的鋼業(yè)得到制造。通過反復(fù)進(jìn)行了20次的65%沸騰硝酸腐蝕試驗得出，如果固溶處理材料在腐蝕度為0.1mm/a以下，650℃×2h的敏化處理材料在腐蝕度為0.2mm/a以下的話，具有優(yōu)良的腐蝕性。
改善了鈦和耐全面腐蝕性的Ti-5a合金已在日本東海再處理工廠被用于制造U、Pu溶液蒸發(fā)鍋爐和熱回收蒸發(fā)鍋爐。此外因為鋯在硝酸環(huán)境中具有穩(wěn)定的耐腐蝕性，所以在日本青森縣六所村的再處理工廠在其連續(xù)式溶解槽中使用了鋯。
不銹鋼無縫管再遭歐盟反傾銷
美國法院裁定反補(bǔ)貼稅不適合用于非市場經(jīng)濟(jì)國家的產(chǎn)品剛剛讓中國的鋼管企業(yè)稍微舒一口氣，來自歐盟的反傾銷大棒，又給了國內(nèi)上百家不銹鋼無縫管生產(chǎn)企業(yè)沉重的一擊。
商務(wù)部昨天公布，歐盟委員會發(fā)布公告稱，對中國輸歐不銹鋼無縫鋼管征收48.3%~71.9%的最終反傾銷稅，這令原本就受到內(nèi)憂外患壓力的鋼管企業(yè)雪上加霜。
無縫鋼管屬于鋼管產(chǎn)品中附加值相對還比較高的品種，而此次涉案產(chǎn)品均屬于不銹鋼無縫管中的中高端產(chǎn)品。據(jù)不完全統(tǒng)計，2010年中國出口至歐盟的不銹鋼無縫管約2萬噸，約占當(dāng)年不銹鋼無縫管出口總量的13%。
在我國鋼鐵出口的產(chǎn)品中，鋼管一直是國外反傾銷反補(bǔ)貼調(diào)查的焦點。俄羅斯工貿(mào)部發(fā)布公告，對中國出口到俄白哈關(guān)稅同盟的冷軋不銹鋼無縫鋼管發(fā)起反傾銷調(diào)查，在此之前，巴西政府外貿(mào)商會也表示，將對中國出口的鋼管產(chǎn)品征收每噸743美元(約合人民幣4748元)的反傾銷關(guān)稅，有效期為5年。
過去的幾年來，美國已經(jīng)對中國出口的多種鋼管類產(chǎn)品征收了反傾銷和反補(bǔ)貼關(guān)稅，包括環(huán)形焊管、薄壁矩形管、小口徑管線用管、焊接不銹鋼壓力管、油井管以及無縫鋼管等。這些國外的雙反壓力，已經(jīng)使中國出口鋼管的數(shù)量大幅下降。

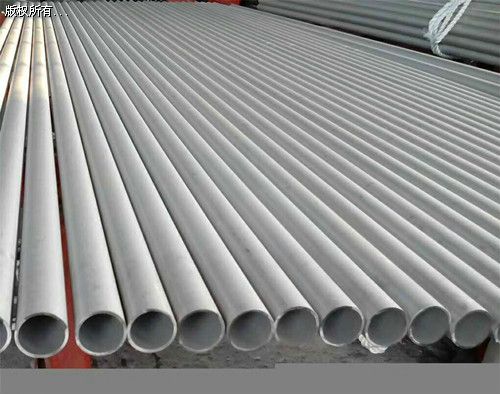

各類不銹鋼無縫管實拍圖冊及證件
各類不銹鋼無縫管實拍圖冊及證件(14張)
中聯(lián)鋼分析師韓建標(biāo)指出，以來，我國的鋼管出口每個月只有三四萬噸，其中無縫管更是每月只有一萬噸左右的出口量。
中國出口鋼管頻頻遭受國外反傾銷反補(bǔ)貼調(diào)查的同時，進(jìn)口鋼管也在不斷沖擊國內(nèi)鋼企。
|
產(chǎn) 品 說 明
