不銹鋼無縫管的種類：
按軋制方法分熱軋、熱擠壓和冷拔(軋)不銹鋼管。
按不銹鋼金相組織不同分半鐵素體半馬氏體系不銹鋼無縫管、馬氏體不銹鋼無縫管、奧氏體系不銹鋼無縫管、奧氏體-鐵素鐵系不銹鋼無縫管等。
規格及外觀質量
A、按GB14975-2002《不銹鋼無縫鋼管》規定，鋼管通常長度(不定尺)熱軋鋼管1.5～10m，熱擠壓鋼管等于和大于1m。冷拔(軋)鋼管壁厚0.5～1.0mm者，1.0～7m；壁厚大于1.0mm者，1.5～8m。
B、熱軋(熱擠壓)鋼管的直徑54～480mm共45種；壁厚4.5～45mm共36種。冷拔(軋)鋼管的直徑6～200mm共65種；壁厚0.5～21mm共39種。
C、鋼管內外表面不得有裂縫、折疊、龜裂、裂紋、軋折、離層和結疤缺陷存在，這些缺陷應完全清除掉(供機械加工用管除外)，清除后不得使壁厚和外徑超過負偏差。凡不超過允許負偏差的其他輕微表面缺陷可不清除。
D、直道允許深度。熱軋、熱擠壓鋼管、直徑小于和等于140mm的不大于公稱壁厚的5%，最大深度不大于0.5mm；冷拔(軋)鋼管不大于公稱壁厚的4%，最大深度不大于0.3mm。
E、鋼管兩端應切成直角，并清除毛刺。
不銹鋼無縫管的制造工藝
1.熱軋（擠壓無縫鋼管）：圓管坯→加熱→穿孔→三輥斜軋、連軋或擠壓→脫管→定徑（或減徑）→冷卻→矯直→水壓試驗（或探傷）→標記→入庫
軋制無縫管的原料是圓管坯，圓管胚要經過切割機的切割加工成長度約為1米的坯料，并經傳送帶送到熔爐內加熱。鋼坯被送入熔爐內加熱，溫度大約為1200攝氏度。燃料為氫氣或乙炔。爐內溫度控制是關鍵性的問題.圓管坯出爐后要經過壓力穿孔機進行穿空。一般較常見的穿孔機是錐形輥穿孔機，這種穿孔機生產效率高，產品質量好，穿孔擴徑量大，可穿多種鋼種。穿孔后，圓管坯就先后被三輥斜軋、連軋或擠壓。擠壓后要脫管定徑。定徑機通過錐形鉆頭高速旋轉入鋼胚打孔，形成鋼管。鋼管內徑由定徑機鉆頭的外徑長度來確定。鋼管經定徑后，進入冷卻塔中，通過噴水冷卻，鋼管經冷卻后，就要被矯直。鋼管經矯直后由傳送帶送至金屬探傷機（或水壓實驗）進行內部探傷。若鋼管內部有裂紋，氣泡等問題，將被探測出。鋼管質檢后還要通過嚴格的手工挑選。鋼管質檢后，用油漆噴上編號、規格、生產批號等。并由吊車吊入倉庫中。
2.冷拔（軋）無縫鋼管：圓管坯→加熱→穿孔→打頭→退火→酸洗→涂油（鍍銅）→多道次冷拔（冷軋）→坯管→熱處理→矯直→水壓試驗（探傷）→標記→入庫。
冷拔（軋）無縫鋼管的軋制方法較熱軋（擠壓無縫鋼管）復雜。它們的生產工藝流程前三步基本相同。不同之處從第四個步驟開始，圓管坯經打空后，要打頭，退火。退火后要用專門的酸性液體進行酸洗。酸洗后，涂油。然后緊接著是經過多道次冷拔（冷軋）再坯管，專門的熱處理。熱處理后，就要被矯直。
生產制造
生產制造方法
按生產方法不同可分為熱軋管、冷軋管、冷拔管、擠壓管等。
1.1、熱軋不銹鋼無縫管一般在自動軋管機組上生產。實心管坯經檢查并清除表面缺陷，截成所需長度，在管坯穿孔端端面上定心，然后送往加熱爐加熱，在穿孔機上穿孔。在穿孔同時不斷旋轉和前進，在軋輥和頂頭的作用下，管坯內部逐漸形成空腔，稱毛管。再送至自動軋管機上繼續軋制。最后經均整機均整壁厚，經定徑機定徑，達到規格要求。利用連續式軋管機組生產熱軋無縫鋼管是較先進的方法。
1.2、若欲獲得尺寸更小和質量更好的無縫管，必須采用冷軋、冷拔或者兩者聯合的方法。冷軋通常在二輥式軋機上進行，鋼管在變斷面圓孔槽和不動的錐形頂頭所組成的環形孔型中軋制。冷拔通常在0.5～100T的單鏈?zhǔn)交螂p鏈?zhǔn)嚼浒螜C(jī)上進行。
1.3、擠壓法即將加熱好的管坯放在密閉的擠壓圓筒內，穿孔棒與擠壓桿一起運動，使擠壓件從較小的模孔中擠出。此法可生產直徑較小的鋼管。
此類鋼管可以分為不銹鋼無縫鋼管和不銹鋼焊接鋼管（有縫管）兩大類，按照制造工藝的不同可以
為：熱軋、擠壓、冷拔和冷軋這幾種基本類型，按斷面形狀又可分為圓管和異形管，廣泛應用的是圓形鋼管，但也有一些方形、矩形、半圓形、六角形、等邊三角形、八角形等異形不銹鋼鋼管。
對于承受流體壓力的鋼管都要進行液壓試驗來檢驗其耐壓能力和質量，在規定的壓力下不發生泄漏、浸濕或膨脹為合格，有些鋼管還要根據標準或需方要求進行卷邊試驗、擴口試驗、壓扁試驗。
無縫不銹鋼管也稱不銹鋼無縫管，是用鋼錠或?qū)嵭墓芘鹘?jīng)穿孔制成毛管，然后經熱軋、冷軋或冷撥制成。無縫鋼管的規格用外徑*壁厚毫米數表示
應用領域
隨著我國改革開放政策的實施，國民經濟獲得快速增長，城鎮住宅、公共建筑和旅游設施大量興建，對熱水供應和生活用水供給提出了新的要求。特別是水質問題，人們?cè)絹碓街匾暎笠膊粩嗵岣摺ｅ冧\鋼管這一常用管材因其易腐蝕性，在國家相關政策的影響下，將逐漸退出歷史舞臺，塑料管、復合管及銅管成了管道系統的常用管材。但在許多情況下，不銹鋼管更有優越性，特別是壁厚僅為0.6～1.2mm的薄壁不銹鋼管在優質飲用水系統、熱水系統及將安全、衛生放在首位的給水系統，具有安全可靠、衛生環保、經濟適用等特點。已被國內外工程實踐證明是給水系統綜合性能最好的、新型、節能和環保型的管材之一，也是一種很有競爭力的給水管材，必將對改善水質、提高人們生活水平發揮無可比擬的作用。
在建筑給水管系中，由于鍍鋅鋼管已經結束了百年輝煌的歷史，各種新型塑料管及復合管得到迅速發展，但各種管材還不同程度地存在著一些不足，遠不能完全適應供水管系的需要和國家對飲用水及有關水品質的要求。因此，有關專家預言：建筑給水管材最終將恢復到金屬管的時代。根據國外的應用經驗，在金屬管中認定薄壁不銹鋼管為綜合性能最好的管材之一。
常見材質
201(1Cr17Mn6Ni5N)
202(1Cr18Mn8Ni5N)
301(1Cr17Ni7)
302(1Cr18Ni)
304(0Cr18Ni9)、SS304、TP304
304L(00Cr19Ni10)、SS304L、TP304L
321(1Cr18Ni9Ti)、SS321、TP321
316(0Cr17Ni12Mo2)、SS316、TP316
316L(0Cr17Ni14Mo2)、SS316L、TP316L
310S(0Cr25N20)、SS310S、TP310S
執行標準
GB2270-80 不銹鋼無縫鋼管
GB/T14976-94 流體輸送用不銹鋼無縫鋼管
GB/T14975-94 結構用不銹鋼無縫鋼管
GB13296-91 鍋爐、熱交換器用不銹鋼無縫鋼管
(GJB2608-96)（YB676-73）航空用結構鋼厚壁無縫鋼管
(GJB2296-95)（YB678-71）航空用不銹無縫鋼管
(YB/T679-97)（YB679-71）航空用18A空心鉚釘薄壁無縫鋼管
(GJB2609-96)（YB680-71）航空用結構薄壁無縫鋼管
(YB/T681-97)（YB681-71）航空用導管20A薄壁無縫鋼管
GB3090-82 不銹鋼小直徑鋼管
GB5310-95 高壓鍋爐用無縫鋼管
GB3087-82 低中壓無縫鋼管
GB3089-92 不銹耐酸極薄壁無縫鋼管
GB9948-88 石油裂化無縫鋼管
ASTM A213 鍋爐、熱交換器用鐵素體和奧氏體合金鋼無縫鋼管
ASTM A269 一般用途奧氏體不銹鋼無縫鋼管和焊接鋼管
ASTM A312 奧氏體不銹鋼無縫鋼管焊接鋼管焊接鋼管
ASTM A450 碳素鋼,鐵素體和奧氏體合金鋼管的一般要求
ASTM A530 專門用途的鐵素鋼和合金鋼的一般要求
ASTM A789 一般要求碳素體奧氏體不銹鋼無縫鋼管和焊接鋼管
JIS G3456-88 機械結構用不銹鋼管
JIS G3448-88 普通管道用不銹鋼管
JIS G3459-88 管道用不銹鋼管
JIS G3463-88 鍋爐、熱交換器用不銹鋼管
Q/HYAD化工用無縫長鋼管
計算公式
不銹鋼管重量計算公式
品種
鋼種
密度
計算公式
鋼管
0Cr18Ni9
00Cr19Ni10
7.93
米(Kg) =0.02491t(D-t)
SUS304
SUS304L
TP304
TP304L
0Cr17Ni2Mo2
00Cr17Ni14Mo2
7.98
米(Kg) =0.02507t(D-t)
SUS316
SUS316L
TP316
TP316L
不銹鋼管價格計算公式
（外徑-壁厚）*壁厚*0.02491*單價=每米價格
產品特性
1、化學分析:對材質的化學成份進行化學分析,化學成份符合標準規定。
2、氣壓.水壓試驗對耐壓用管逐支進么水壓試驗,在規定壓力值不保持不小于5秒,不泄 露,常規供貨水壓壓力試驗為2.45MPa.氣壓壓力試驗為P=0.5MPAa。
3、腐蝕試驗:所供工業耐腐蝕鋼管均按標準規定或雙方協議的腐蝕方法進行鋼管的耐 腐蝕性能檢驗,不得有晶間腐蝕傾向。
4、工藝性能檢驗:壓扁試驗.拉伸試驗.沖擊試驗.擴口試驗.硬度試驗.金相試驗.彎曲試驗.無損探傷(包括渦流探傷.X光探傷和超聲波探傷)。
5、理論重量:
Cr-Ni奧氏體不銹鋼 W=0.02491S(D-S)
Cr-Ni-Mo奧氏體不銹鋼 (kg/m)S-壁厚
D-外徑
在核廢料處理過程中的應用
作為再處理裝置用的不銹鋼無縫管，為了極力控制焊接影響部位的鉻碳化合物而降低碳含量，或者在310Nb鋼中限制了硅和磷的含量。此外，在304ULC鋼中，為了提高在硝酸中的耐腐蝕性，極力限制磷含量到0.015%以下的鋼業得到制造。通過反復進行了20次的65%沸騰硝酸腐蝕試驗得出，如果固溶處理材料在腐蝕度為0.1mm/a以下，650℃×2h的敏化處理材料在腐蝕度為0.2mm/a以下的話，具有優良的腐蝕性。
改善了鈦和耐全面腐蝕性的Ti-5a合金已在日本東海再處理工廠被用于制造U、Pu溶液蒸發鍋爐和熱回收蒸發鍋爐。此外因?yàn)殇喸谙跛岘h(huán)境中具有穩定的耐腐蝕性，所以在日本青森縣六所村的再處理工廠在其連續式溶解槽中使用了鋯。
不銹鋼無縫管再遭歐盟反傾銷
美國法院裁定反補貼稅不適合用于非市場經濟國家的產品剛剛讓中國的鋼管企業稍微舒一口氣，來自歐盟的反傾銷大棒，又給了國內上百家不銹鋼無縫管生產企業沉重的一擊。
商務部昨天公布，歐盟委員會發布公告稱，對中國輸歐不銹鋼無縫鋼管征收48.3%~71.9%的最終反傾銷稅，這令原本就受到內憂外患?jí)毫Φ匿摴芷髽I(yè)雪上加霜。
無縫鋼管屬于鋼管產品中附加值相對還比較高的品種，而此次涉案產品均屬于不銹鋼無縫管中的中高端產品。據不完全統計，2010年中國出口至歐盟的不銹鋼無縫管約2萬噸，約占當年不銹鋼無縫管出口總量的13%。
在我國鋼鐵出口的產品中，鋼管一直是國外反傾銷反補貼調查的焦點。俄羅斯工貿部發布公告，對中國出口到俄白哈關稅同盟的冷軋不銹鋼無縫鋼管發起反傾銷調查，在此之前，巴西政府外貿商會也表示，將對中國出口的鋼管產品征收每噸743美元(約合人民幣4748元)的反傾銷關稅，有效期為5年。
過去的幾年來，美國已經對中國出口的多種鋼管類產品征收了反傾銷和反補貼關稅，包括環形焊管、薄壁矩形管、小口徑管線用管、焊接不銹鋼壓力管、油井管以及無縫鋼管等。這些國外的雙反壓力，已經使中國出口鋼管的數量大幅下降。

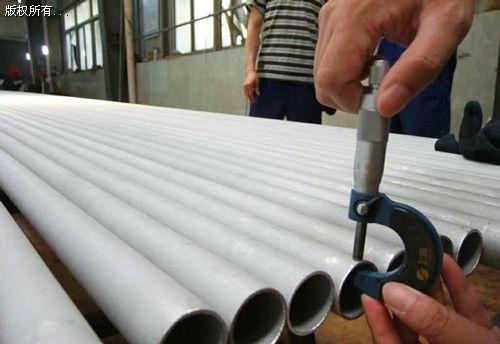

各類不銹鋼無縫管實拍圖冊及證件
各類不銹鋼無縫管實拍圖冊及證件(14張)
中聯鋼分析師韓建標指出，以來，我國的鋼管出口每個月只有三四萬噸，其中無縫管更是每月只有一萬噸左右的出口量。
中國出口鋼管頻頻遭受國外反傾銷反補貼調查的同時，進口鋼管也在不斷沖擊國內鋼企。
|
